Metody testování – lomová houževnatost laminátů

Lamináty jsou kompozitní materiály tvořené spojením několika vrstev (lamel), které se liší svými vlastnostmi i orientací. Díky této vrstvené struktuře lze dosáhnout vysoké pevnosti, tuhosti a zároveň relativně nízké hmotnosti. Povaha laminátů je výrazně anizotropní, což znamená, že jejich mechanické vlastnosti závisí na směru zatížení. To umožňuje materiál optimalizovat pro konkrétní aplikace, například v letectví, automobilovém průmyslu nebo stavebnictví. Na druhou stranu jsou lamináty citlivé na poruchy mezi jednotlivými vrstvami, jako je delaminace, která může výrazně ovlivnit jejich celkovou pevnost a životnost. V rámci projektu č. 101182521 – MIRACLES (HORIZON-MSCA-2023-SE-01) absolvoval náš zaměstnanec odbornou stáž na Institute for Mechanics of Materials, University of Latvia. Projekt je zaměřen na vývoj plastových kompozitů vyztužených vlákny (FRPC), které nacházejí široké uplatnění v pokročilých technologiích. Během stáže získal praktické zkušenosti s ruční výrobou kompozitů (FRPC) a s testováním jejich mezivrstvové lomové houževnatosti v módu I podle normy ASTM D5528.

Co je metoda ASTM D5528

ASTM D5528 představuje standardizovaný postup pro stanovení lomové houževnatosti v módu I (GIc) u jednosměrně vyztužených kompozitních materiálů s polymerní matricí. Využívá se především v leteckém a automobilovém průmyslu k hodnocení odolnosti materiálů vůči delaminaci.

Základní princip zkoušky

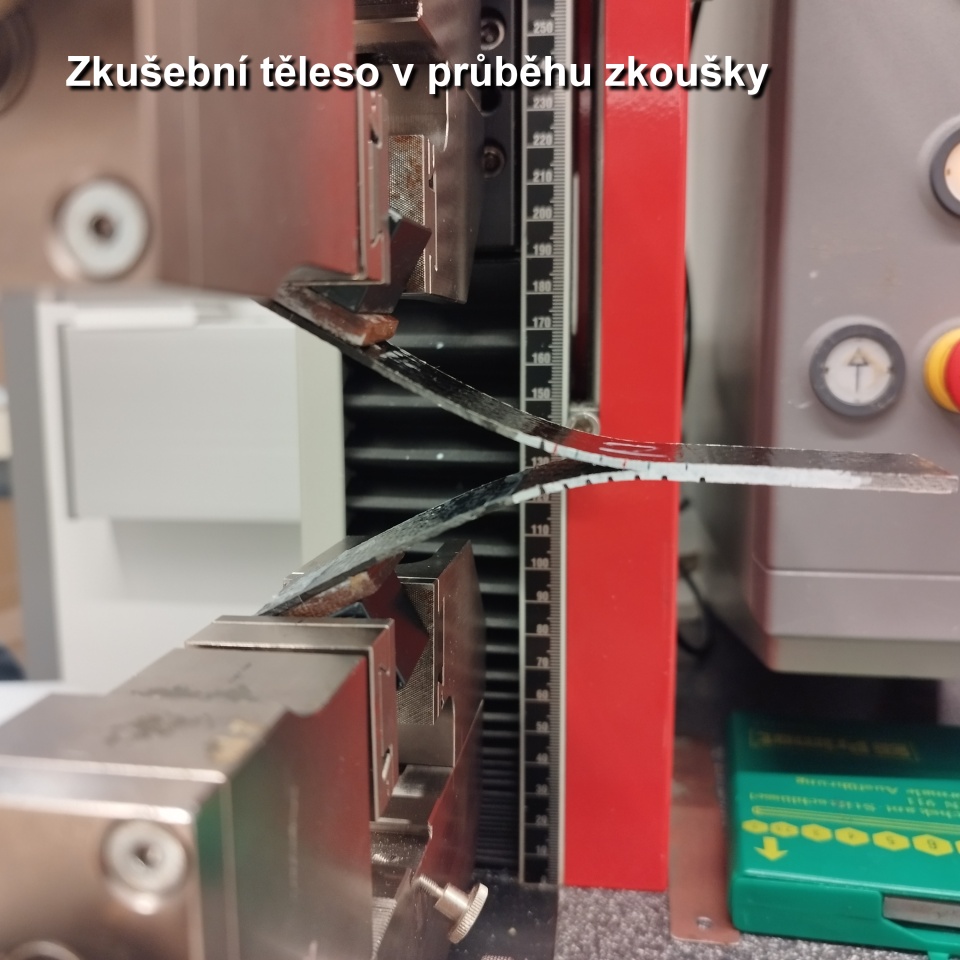

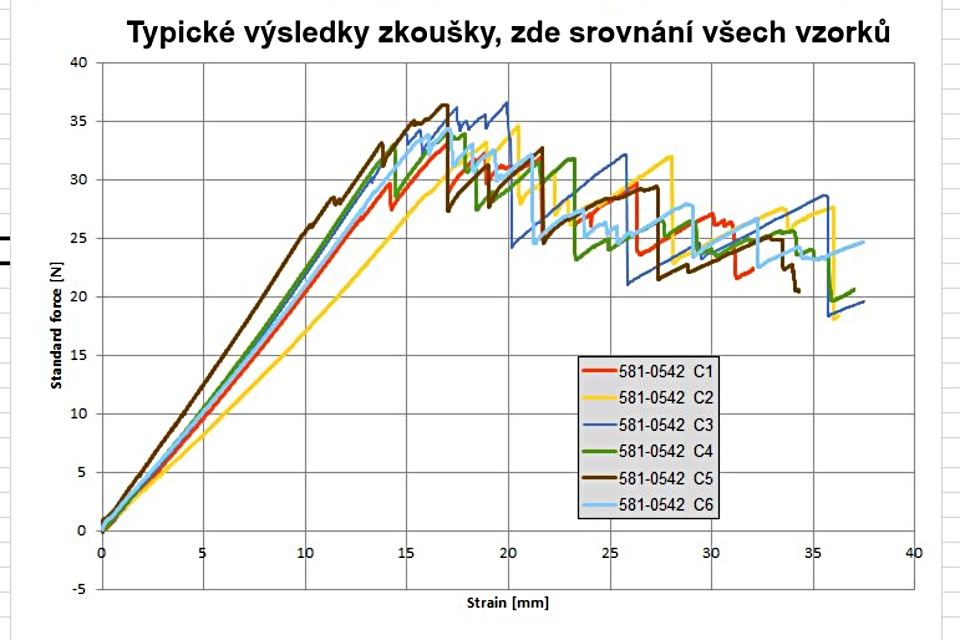

Zkouška typu DCB (Double Cantilever Beam) spočívá v zatěžování vzorku tak, aby docházelo k otevírání trhliny mezi jednotlivými vrstvami laminátu. Sleduje se šíření trhliny a stanovuje se kritická rychlost uvolňování energie (GIc), která charakterizuje odolnost materiálu proti delaminaci.

Výpočetní metody

Pro určení hodnoty GIc se používají zejména dvě metody:

Compliance Calibration (CC)
Metoda vychází ze vztahu mezi poddajností vzorku a délkou trhliny. Na základě série měření se stanoví kalibrační konstanta, která se následně využívá pro výpočet GIc. Výhodou je vysoká přesnost, zejména u materiálů s lineárně elastickým chováním.

Modified Beam Theory (MBT)
Tato metoda je založena na upravené teorii ohybu nosníku. Do výpočtu vstupuje délka trhliny, zatížení, posun, geometrie vzorku a korekční faktor Δ. Oproti metodě CC je jednodušší na použití, protože nevyžaduje kalibrační křivku.

Vzorky a vybavení

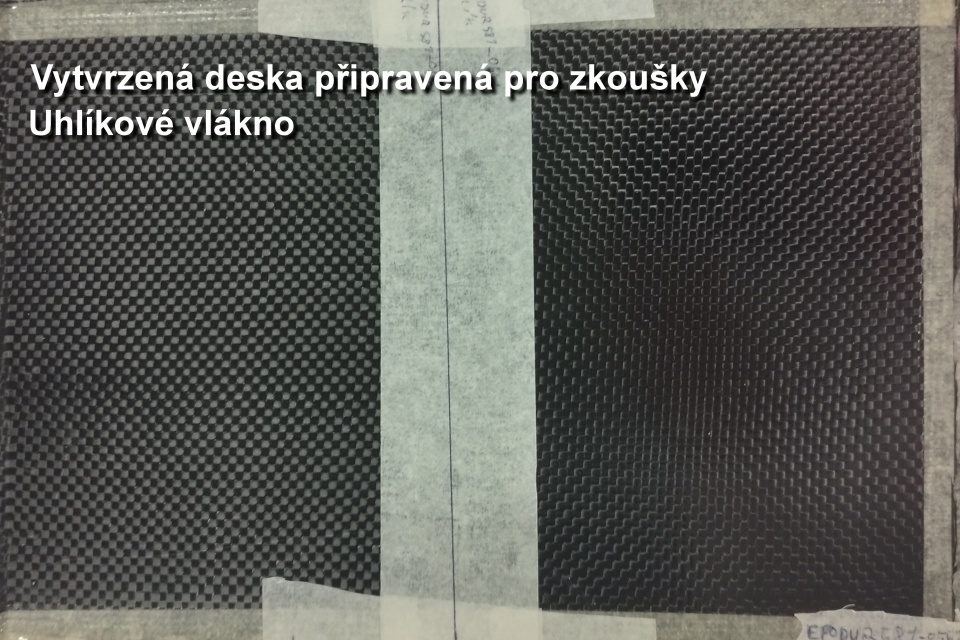

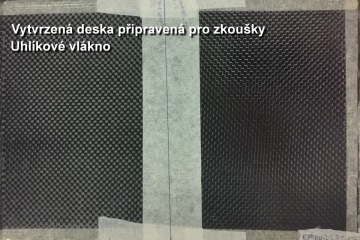

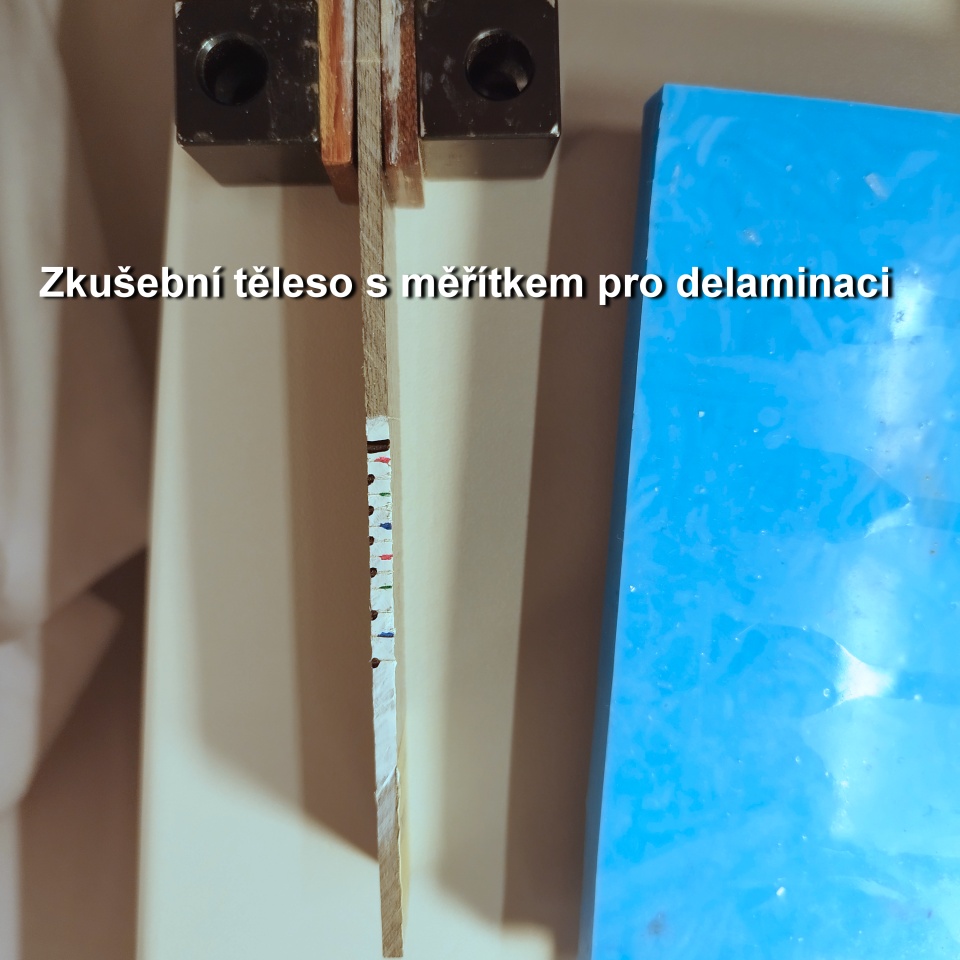

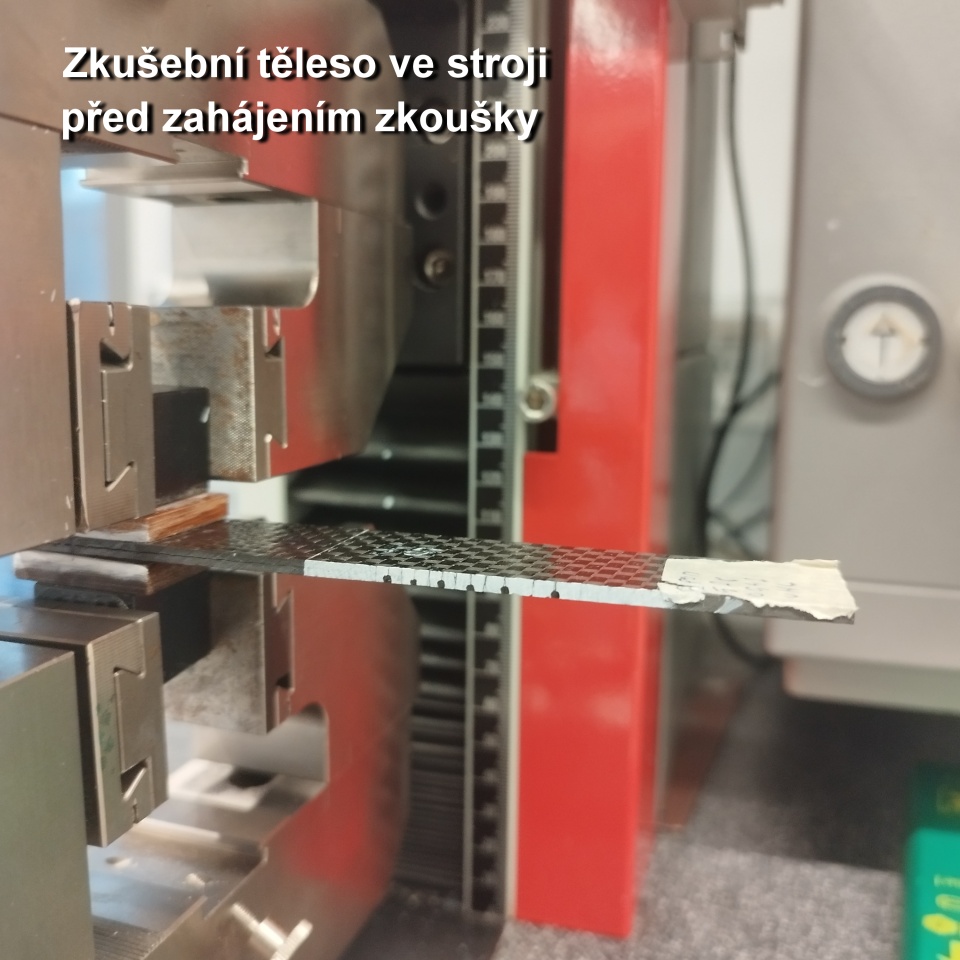

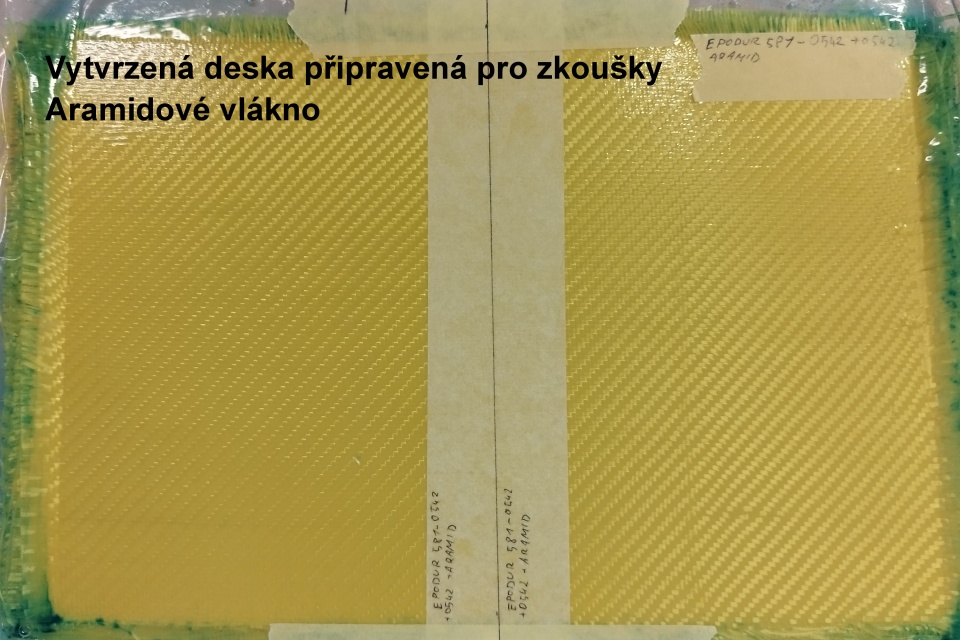

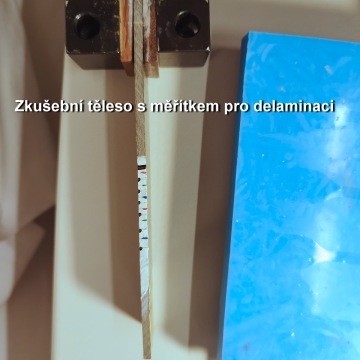

Zkoušené vzorky jsou tvořeny laminátem s vloženou separační fólií, která slouží k iniciaci počáteční trhliny. Na povrchu jsou vyznačeny značky pro sledování jejího šíření. Testování probíhá na zkušebním stroji umožňujícím přesné měření zatížení a deformace. Ve videu níže uvidíte přesný postup náročné přípravy vzorku.

Význam a využití

Testování podle ASTM D5528 je klíčové pro:

• hodnocení odolnosti kompozitů vůči delaminaci,
• porovnání různých materiálových systémů a výrobních technologií,
• návrh bezpečných a spolehlivých konstrukcí v letectví, automobilovém průmyslu i dalších oborech.
